Kotak sambung logam
Kotak sambung ЯСМ-56-66-ОМ1
Kotak koneksi dari logam (baja, baja tahan karat).
DESKRIPSI
Deskripsi
Kotak koneksi dari logam (baja, baja tahan karat). Dirancang untuk pemasangan dalam rangkaian arus searah dan arus bolak-balik jaringan penerangan, persinyalan, dan kontrol. Versi iklim ОМ, kategori penempatan 1, tingkat perlindungan IP66, untuk pemasangan di geladak terbuka (termasuk kapal dengan wilayah pelayaran tak terbatas), serta di ruang dalam yang lembap dan kering.
*
Catatan:
Untuk geladak terbuka kapal yang dioperasikan dalam kondisi laut, gunakan rumah dari baja tahan karat (dicantumkan saat pemesanan).
Atas permintaan, konfigurasi skema internal menggunakan jumper plug-in dimungkinkan.
Catatan dokumentasi
Catatan dokumentasi
Dokumentasi sumber ЯСМ-56 memuat perbedaan: gambar menunjukkan 14 lubang masuk kabel, sedangkan tabel spesifikasi mencantumkan 12. Konfirmasikan konfigurasi dan jumlah lubang masuk yang diperlukan saat memesan.
Karakteristik
| Spesifikasi teknis: | ТУ БКЦ-004-2009 |
|---|---|
| Dokumentasi teknis: | ТУ БКЦ-004В |
| Tingkat perlindungan: | IP66 |
| Busbar PE: | 100 A, 2 buah |
| Material selungkup: | Baja (baja tahan karat)* |
| Sekrup pembumian: | 1 di luar, 1 di dalam |
| Jumlah gland: | 2 buah - М32; 10 buah - М25 |
| Diameter kabel, mm: | 2 buah: 15-21 mm, 12 buah: 10-17 mm. |
| Blok terminal: | Terminal tembus (3 kontak), 56 buah, 2.5 mm persegi. |
| - arus bolak-balik: | 690 |
| - arus searah: | 660 |
| Arus nominal, A: | 24 |
| Massa, kg: | 5,07 |
Model visual produk. Dimensi dan konfigurasi tercantum dalam dokumentasi teknis.

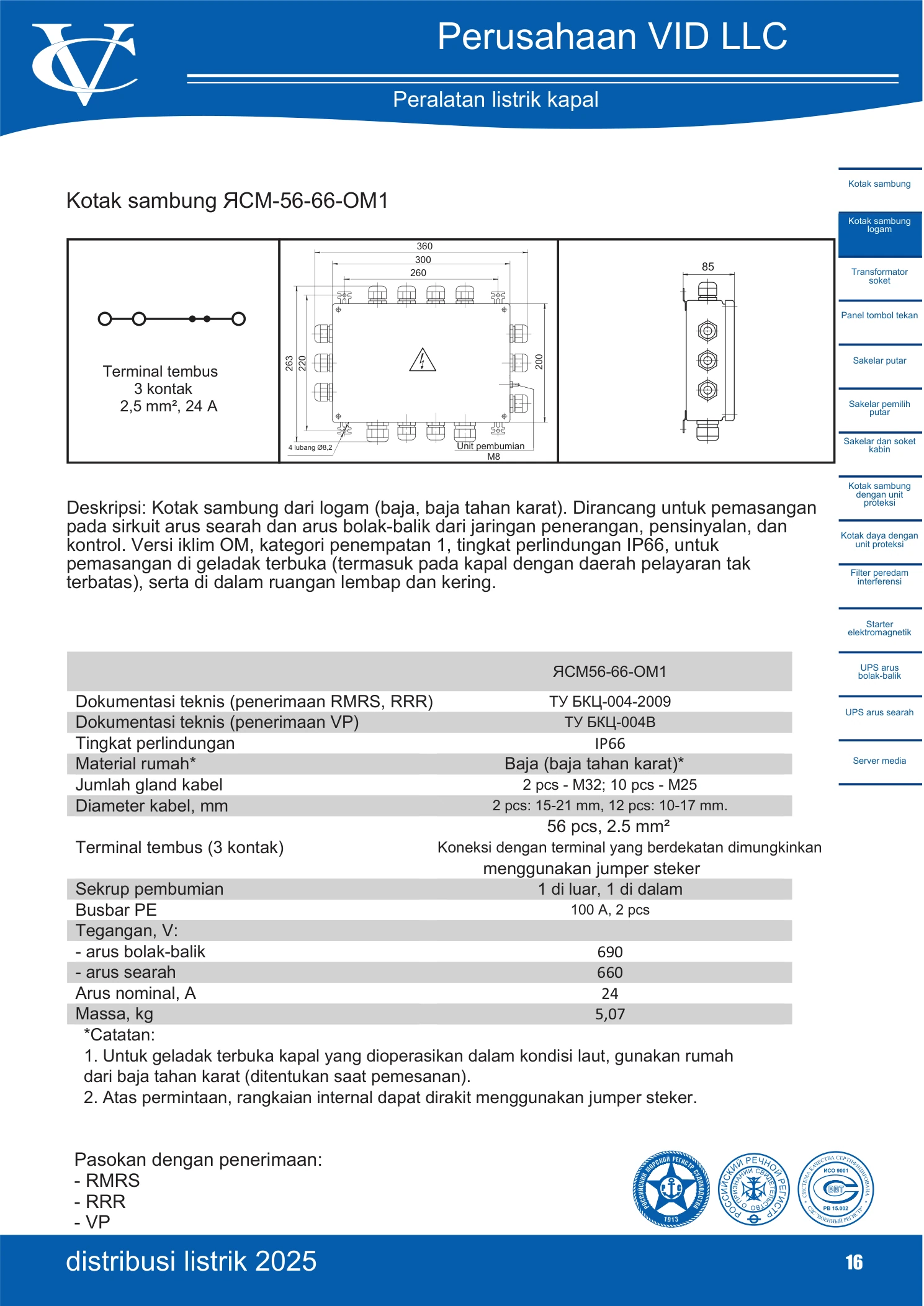

Gambar dan gambar teknik
